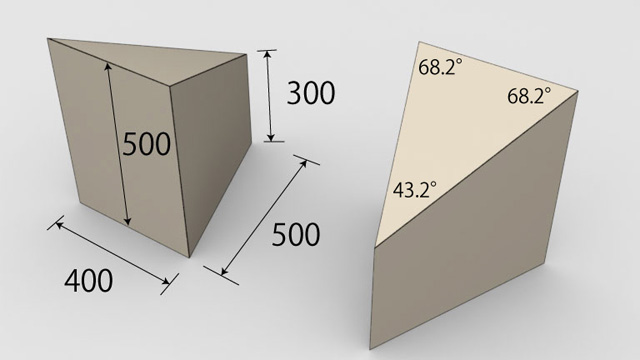

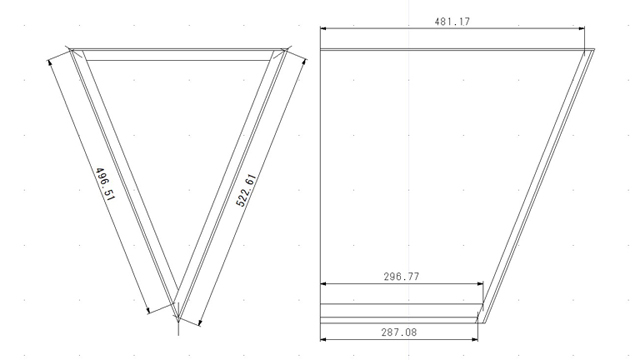

上面が勾配になっている三角柱の平面の原寸図と側面の寸法をCADを使って、前回と前々回に描きました。
今回は、この形状を実際に製作する方法について説明します。 形状が正三角形の場合、コーナーの角度は60度となりますので、横切り盤の丸鋸を30度に傾けて切断することが可能です。
しかし、横切り盤の傾斜範囲は0～45度までとなっています。
今回の形状では、手前の角が45度以下の鋭角であるため、横切り盤での切断は不可能です。 このような状況では、どのように角度を切り落とし、作業を進めるかを理解しておく必要があります。
