前回の記事では、CADを使って原寸図を描く方法について説明しました。

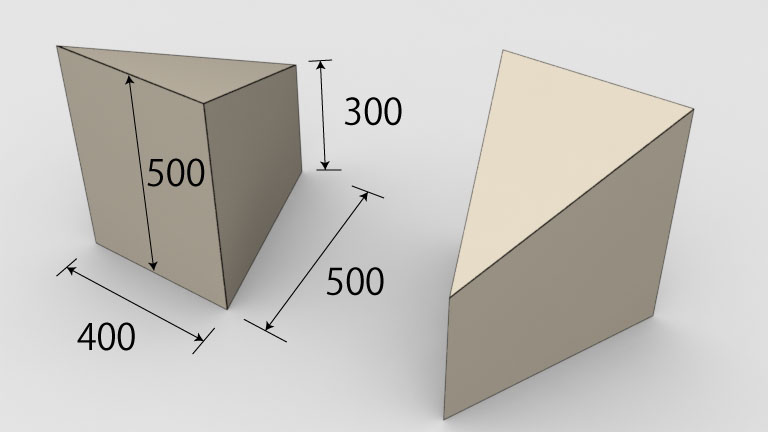

下図のような形状を制作する場合、平面図の原寸図だけで制作するのは困難です。
そのため、側面図も原寸で描く必要があります。
その理由は、イメージ画像では外寸法が記載されていますが、制作するには化粧板を貼る前の下地の寸法を求める必要があるからです。
しかし、寸法を求めるだけであれば、原寸図を描く必要はありません。
CADを使用すれば、簡単に行えます。
今回は、CADを使って側面の寸法を求める方法をご紹介します。
使用するのは前回と同じAR_CADです。
これはフリーソフトウェアなので、興味がある方は前の記事【CADを使って原寸図を描く方法】を参考にしてみてください。
