面腰ほぞ 接ぎ

面腰ほぞ接ぎはガラス戸や丸面や角面など面取り加工された框を組む場合によく使われます。
面加工された框でガラス戸を製作する場合まず最初に下画像のように加工します。

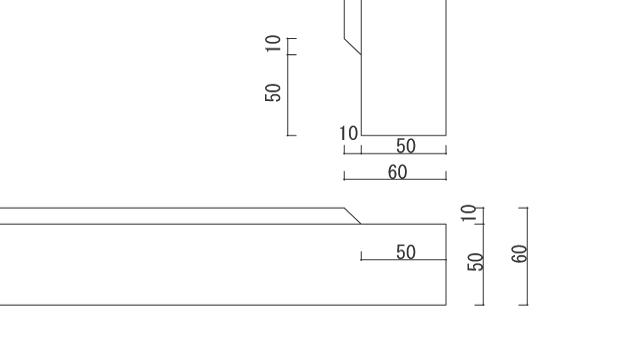

前加工
次にほぞ加工します。
ほぞ加工のやり方は前記事の平ほぞで説明してありますのでそちらを参照してください。面腰ほぞ裏側

SK11 角のみアダプター&ドリルスタンドII ドリル首径38,42,43,45mm専用 SKDS-45S
面腰ほぞ表側
組み上がりです。
表面拡大 裏面拡大

中間に框を入れる場合は下画像のようになります。
中間部後ろ
中間部
組み上がりです。
中間前部拡大
中間後部拡大
塗装後にガラスを入れて
ガラス
しぶいちで固定します。
(しぶいちはガラスが割れた時に交換する事があるので、接着剤は付けずに、釘かビスで止めます。)
しぶいち
スライド丁番を使う場合は框の幅に収まるか考えなければなりません。
戸厚が20㎜の場合35カップの丁番を使います。
20㎜を超えると40カップの丁番を使わなければならない事もあります。
今回は戸厚20㎜設定なので、35カップの丁番を使います。
穴の位置は、かぶせ幅によりますが、3~6㎜離したところで掘り込みます。丁番穴
框幅が60㎜なので問題なく丁番が収まりました。
穴の位置を6㎜離したところで35カップの穴を開けると丁番のツバを考えたとして、最低でも45㎜のスペースが必要です。
しぶいちの厚みが10㎜だとして、框幅は55㎜必要という事になります。丁番
