長さを繋ぐ

無垢板や合板の長さを繋がなければならない時に、長くなればなるほど強度が心配になります。
工場でジョイントしてしまう時も、現場でジョイントする場合も、ボルトジョイントなら強度もあって安心です。
今回は現場ジョイントで説明しますが材料の長さを繋ぐ時は様々な場面での応用が可能なので覚えておきましょう。

長さを繋ぐ2

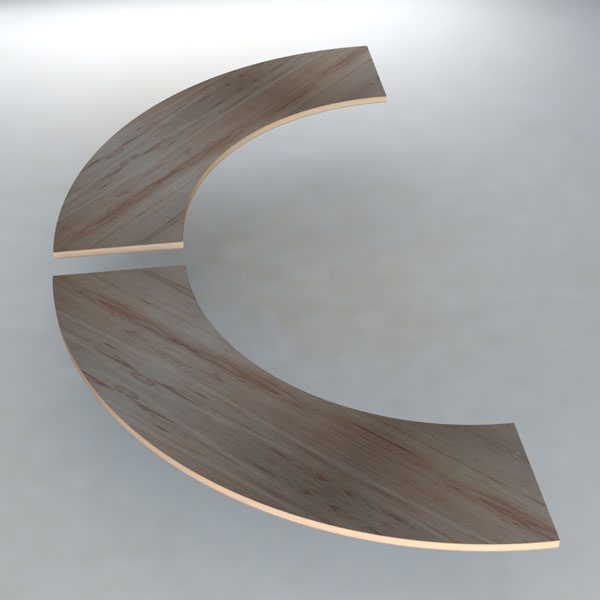

前回の記事の流れからRで切り抜いた合板で説明しますが直線の板でも全く同じ流れになります。

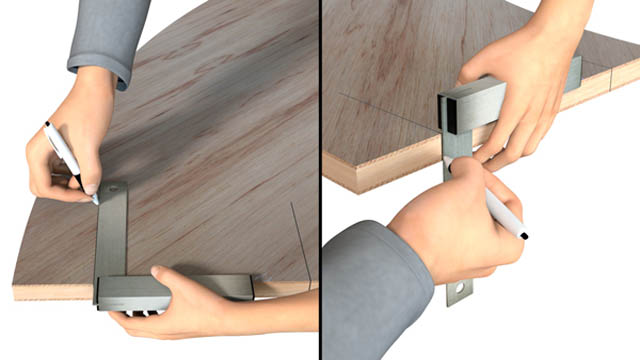

では最初にボルトの位置を墨出しします。
ジョイント面は後でビスケット加工をするので、そこを考慮に入れてください。

ボルト位置出し

ボルト径は2分(6㎜)長さ150㎜を使います。(このサイズは市販されています)

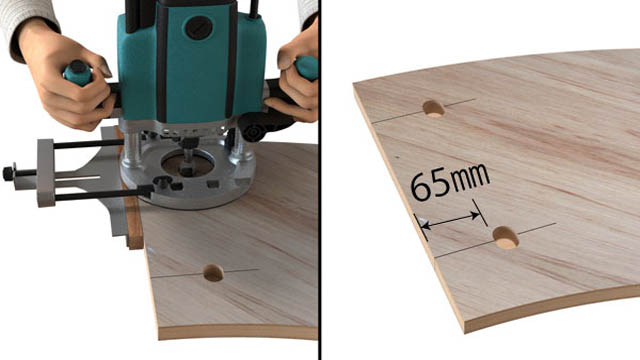

ハンドルーターに24㎜~30㎜くらいのストレートビットを装着し、
ジョイント部から65㎜離れたところに下画像のような穴を開けていきます(合板厚は24㎜なので深さは20㎜くらい)

ナット穴あけ

マキタ 電子ルータ 12mm RP2301FC

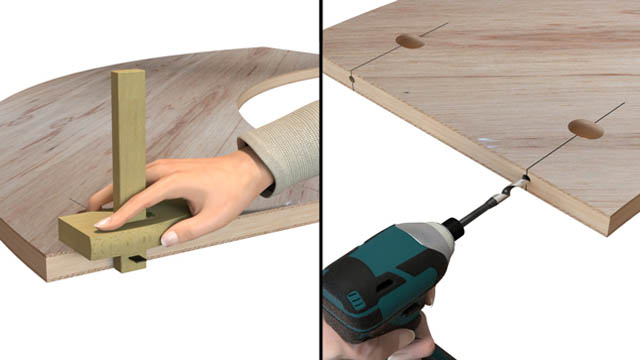

ボルトを入れる穴の位置を毛引きで出し、少し大きめの8㎜径の木工用キリで穴を開けます。

ボルト穴

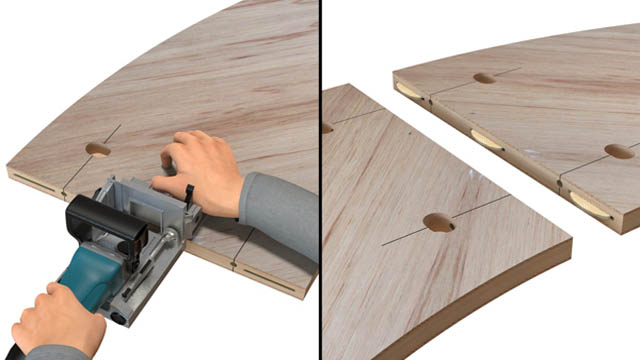

ジョイント部双方同じ位置にビスケット加工を施します。

ジョイントカッター

マキタ(makita) ジョイントカッタ PJ7000

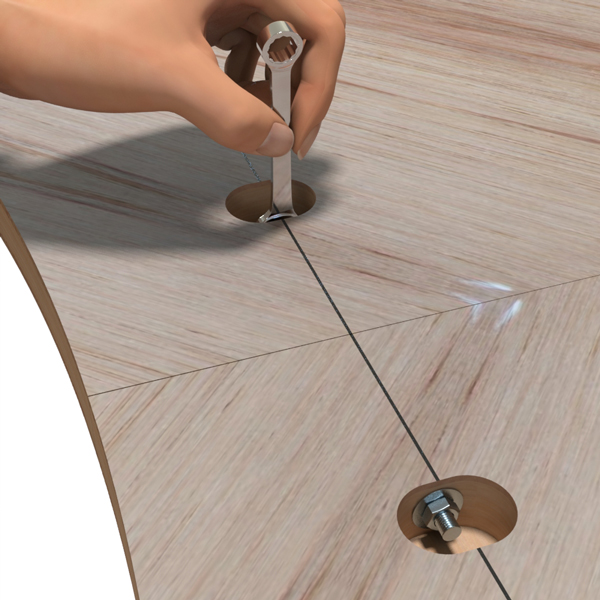

一旦仮組みします。(工場でジョイントする場合はここで接着剤をつけて接着してしまいます。)

ジョイント

鉋や板に貼ったサンドペーパーなどで目違いを払います。

段差仕上げ

ボルトを外し、表面に貼るベニヤや化粧板の裏側に墨出しを行います。

ベニヤ墨

直線の四角い形状ならパネルソーでも切り抜けますが、この場合はR形状なので小型丸ノコで切り抜いていきます。
(電動丸ノコは危険を伴います。作業を行う場合は工場責任者の指示に従ってください。切削深さは安全を考慮してベニヤ厚ギリギリで作業するようにしてください。)

小型丸ノコ

ベニヤ切り

マキタ 充電式マルノコ 鉄板ベース 10.8V 本体付属バッテリー1個搭載モデル HS300DW

木目のベニヤを貼る場合、片方を切り抜いたら、もう片方(ジョイント側)の木目の位置を合わせて切り抜くようにしてください。

木目合わせ

速乾を吹き付けますが、ジョイント部分だけは下画像のようにマスキングテープで養生をします。



養生した部分に木工用接着剤をつけ、接着に失敗しないように間に棒を挟んで抜きながら接着します。

木工用ボンド

ローラーで圧着します。

ベニヤ圧着

シティア ウレタンローラーベアリング入 #34 40x40V 中

ジョイント部分を当て木を当ててクランプで挟みます。
同じ作業を両面行います。貼り終えたら目地払いビットでベニヤの出っ張りを切削します。

挟んで目地払い

両面貼り終わりました。

ベニヤ貼り終わり

裏面のジョイント部分がふさがってしまっているので開口しなければなりません。
ここで使うのはトリマを購入したときの付属品テンプレートガイドです。

テンプレートガイド

マキタ トリマ M373 チャック孔径 6mm

テンプレートガイドの外径は10㎜、トリマ用ストレートビットは6㎜径なので、そこを計算に入れて44㎜角の開口を開けたガイドを作ります。

テンプレートガイド2

下画像のようにハンドルーターで開けた穴のセンターに位置を合わせて、ガイドをクランプで固定して開口していきます。(深さはベニヤ厚)

テンプレートガイド3

木目を合わせて埋める部材を作ります。
現場でジョイントした後で、蓋を接着して塞ぎます。

ジョイント蓋

以上でジョイント加工は終了です。
冒頭で書きましたが、ボルトジョイントは様々な場面で応用が可能です。
経験や知識の蓄積はとても大切なことです。選択肢としてよく覚えておいたほうがいいでしょう。

ジョイント加工終了

ではまた。
