今回は全面が引き出しになっている箱の製作について
説明したいと思います。
引き出しの納まりには様々なパターンがありますが、
スライドレールを使ったシンプルな家具、ということで
図面を書いてみました。

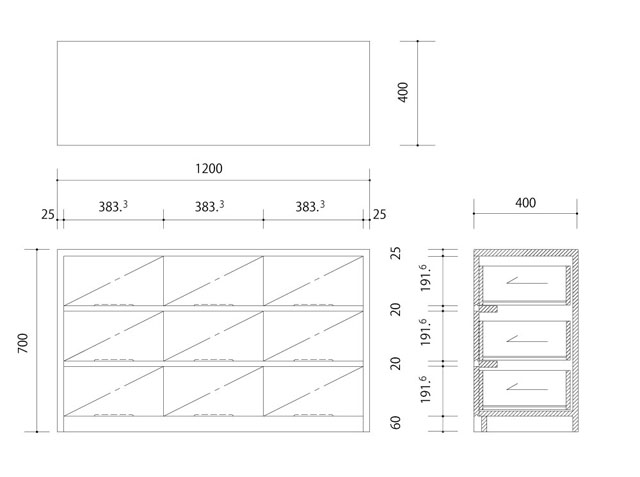

図面
図面に基づいてフリーハンドでも良いので、
立体図を書いて細かく寸法記入しておくと

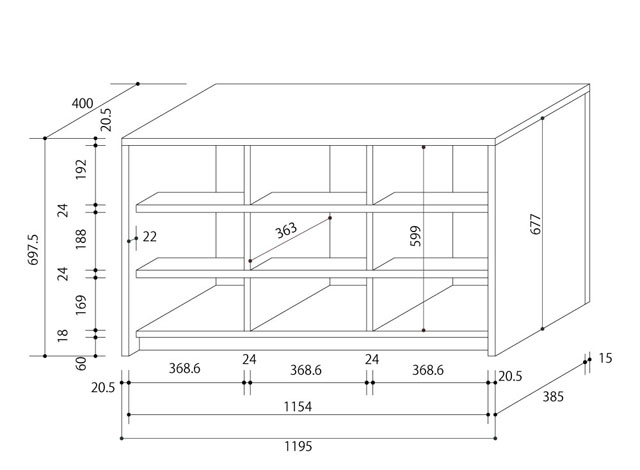

イメージが頭に入り、製作がとても楽になります。立体図
木取り表は仕上げ寸法で書いたので、木取りは
10~15㎜くらい大きくカットしましょう。

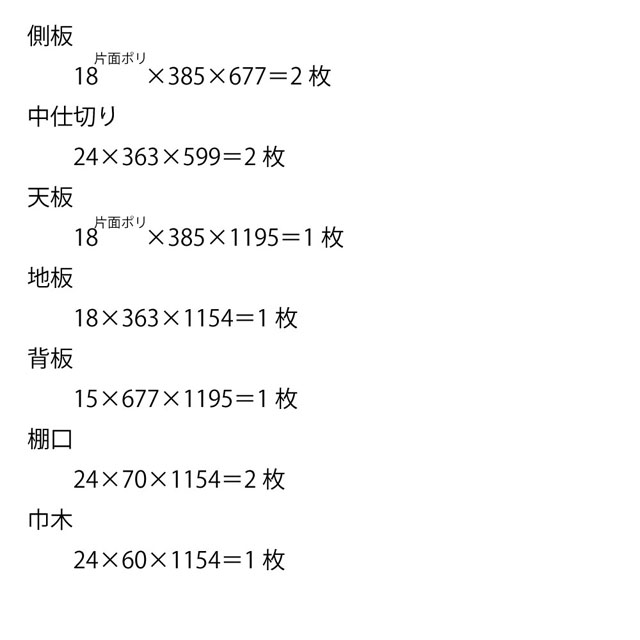

木取り表
では製作に入ります。
外面は全て白ポリ化粧板仕上げ(2.5㎜)とします。
外側に貼るベニヤ厚を引いて計算しているためにW(ワイド)寸法が1195㎜になっていますね。
製作段階では、下地寸法で作業を進めたほうが楽な場合が多いので覚えておきましょう。
まずは側板と天板から。
板厚が25㎜ということなのでできるだけ近い寸法で製作します。
18㎜合板に両面ポリ化粧板を貼り合わせると23㎜になるので下地は18㎜合板を使います。
表に見えてくる部分と内部を貼り分けます、見えない部分はラワンベニヤでも大丈夫です。
1側板
2天板
中仕切りは、スライドレールを両面から同じ位置にビス止めした時に
ビス同士がぶつからないように少し厚めの24㎜合板を使います。
棚口(引き出し上下にある横桟の呼び名)との組手は相欠き接ぎにしたいと思います。
横切り盤で棚口幅の切り込み加工をします。
(横切り丸ノコ盤作業は大変危険を伴います、作業する場合は工場責任者の指示に従ってください。)
3中仕切り加工
4中仕切り加工
少し力を入れて入るくらいの固さが理想です。
5棚口
側板との組手は片胴付きにします。
ここも少し力を入れて入るくらいが理想です。
深さは10㎜程度で良いでしょう。
6棚口組手
サイズをカットしたら、スライドレールの位置に墨出しをします。
下図のようにレールのセンター位置に切り込みを入れたベニヤを用意し、
墨を出します。
7墨出し
スコヤのような直角定規で全体に墨出しして、墨の位置に
スライドレールをビス止めます。
8墨出し
中仕切りも同じように。
9中仕切り
縦板が完成しました。
10スライドレール
天板、地板、棚口 巾木、背板もサイズカットします。11組み立て
木工用接着剤とコーススレッドで各所組み立てていきます。
12組み立て
棚口は下の隅からしのび(斜め止め)で固定します
14組み立て
15組み立て
中仕切りを止める時は正確に三等分になるように長さを合わせた板を定規にして
組み立てていきます。
13組み立て
組み上がったら、外面の白ポリ化粧板を貼り込んで、木端(板の厚み面)にテープを貼って
本体は完成です。
16本体完成
引き出しの製作については、記事【扉と引き出しの付いた簡単な箱】を参考にしてください。
17引き出し
口板が完成したら、トリマ用U字ビットで下部に手かけの加工をし、
位置を合わせて引き出しと固定します。
18口板
隙間は2㎜程度が良いでしょう。
19目地
スライドレールのビス止め穴は微調整できるように横長や縦長の部分があります、
口板の隙間が均一になっているかを確認し最後に微調整しましょう。
20完成
