あり形 大入れ接ぎ

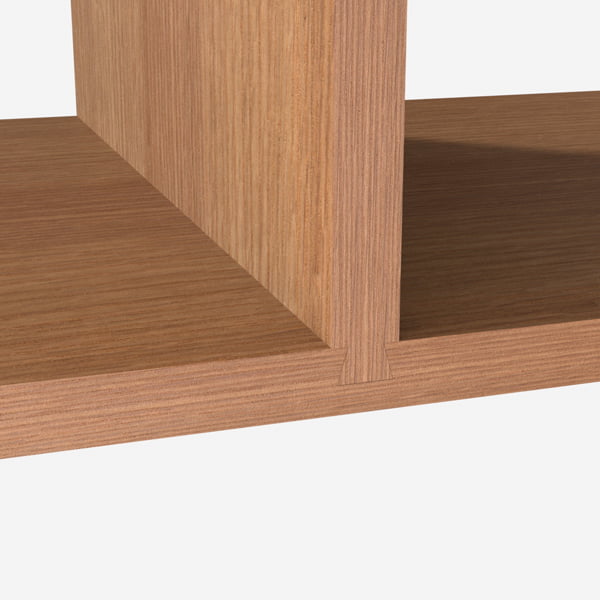

あり形大入れ接ぎは、無垢材同士を組む場合や分解組み立てが必要な場合などに用いられる組み手で、緊結力が強く抜けにくいという特長があります。
溝加工用にトリマ用アリビットを使います。アリ用ビット

ライト精機 トリマー・ルータービット TR-7 呼称 6X12(2D) 商品名称 超硬アリギリ(トリマ用)

板厚は20㎜溝の深さは10㎜に設定しました。
溝つき
位置を決めたら溝を入れます。溝つき2

マキタ トリマ M373 チャック孔径 6mm
次にしまりこう配をつけます。
まず溝をついた時の定規板手前に下画像のような小さい板をクランプで固定します。
溝つき3
定規板を固定していたクランプ(手前)を外し間に0.5~1㎜のパッキンを挟みます。
溝つき4
その状態で定規の板をクランプで固定し小さい板を外します。
溝つき5
その状態でトリマを走らせます。
これで1.5~1㎜のしまりこう配が出来ました。
しまりこう配
今回使ったアリ用トリマビットのありこう配は76°になります。アリ角度

デジタル角度計 分度器 20cm定規
仕切り板は昇降盤での加工になります。
最初に胴付きとなる切り込みを入れて軸の角度を14°に合わせ下図のように落とします。
アリ加工順
サイズは溝の手前に合わせてください。
仮組み
しまりこう配をつけてあるので、奥に入れるときつくなります。
何度か仮組みを繰り返し微調整してください。
仮組み2組み上がり
