蟻 組接ぎ

無垢板同士を直角に接合する時に強度が要求される場合に用いられる組手のひとつ【蟻組接ぎ】という組手があります。
記事【留形隠し蟻組み接ぎ】では全て手加工で説明しましたが、今回も同様に手加工でのやり方について説明します。

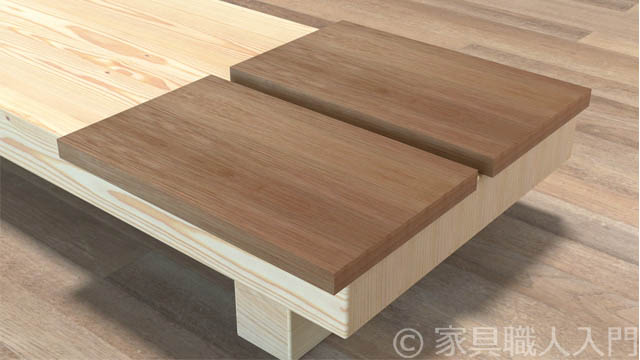

厚さ30㎜ 幅300㎜ 長さ500㎜のラワンの無垢板を使います。

蟻組接ぎ用板材

まず最初に組手の内側となる面に厚みより1㎜大きい31㎜で毛引きを引きます。

板材毛引きかけ

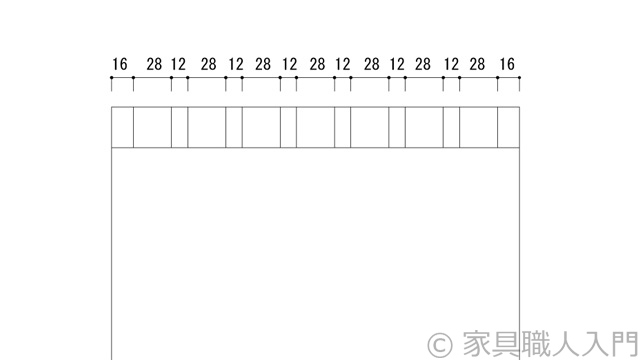

次に蟻の基準となる線を毛引きで引いていきます。寸法は下図の通りです。

基準線図

2枚の板が抱き合わせになるように合わせた状態で毛引きを引きます。

基準線毛引きかけ

全て出し終えました。

毛引き終了

蟻が差さり込む側の墨出しは下図のようになります。
デジタル角度計 分度器 20cm定規

アリ加工図

自由スコヤを76°に合わせて白引きで線を引いていきます。
角度の合わせ方については、記事【留形隠し蟻組み接ぎ】を参考にしてください。



アリ墨出し

アリ墨出し2

接点がずれないように正確に出します。
シンワ測定 自由スコヤ 250mm 62596

アリ墨出し3

木口にもスコヤを使って下図のように直角に引いていきます。

アリ墨出し4

アリ墨出し5

板を裏返して表面の墨も出します。
この場合注意しなければならないのは毛引きや白引きで余計なところまで引いてしまうと表面なので傷となって残って見えてしまうという事です。
なので下図のように必要な部分だけ墨出ししたいと思います。
美貴久 一丁白柿小刀 黒打 24-15B 15mm

アリ表面図

自由スコヤに31㎜の部分に印を付け、そこを目安に白引きで引いていきます。

表面墨出し

表面墨出し2

毛引きを使って31㎜の線も必要な部分だけ出します。
蟻が差さり込む側の墨出しはこれで終わりです。

表面墨出し3 表面墨出し完了

次に蟻を差す側の墨を出していきます。
下画像のように木口側に自由スコヤで出していきます。この時ほんの少しだけ蟻部を大きくしたいので、
ほとんど勘みたいになりますが、若干外側にずらして引いていきます。

木口アリ墨出し 木口アリ墨出し2

板を裏返して表となる面に墨出ししますが、ここも見えてくる面なので不要なところには墨を出さないように注意します。

表面直角墨出し表面毛引きかけ 側面毛引きかけ

全ての墨出しが終わりました。

墨出し完了

次に縦引き鋸で切り込みを入れていきます。
切り方の手順については、記事【ほその手加工その3】を参考にしてください。

のこで切り込む

のこで切り込む2

墨通りに切るのは難しいので少し残して切り込みを入れます。

切り込みと墨 切り込みと墨2

胴付き(31㎜の線)から少し離してノミを直角に叩き入れます。

ノミ加工

下画像のように斜めに叩き入れて穴を掘っていきます。

ノミ加工3 ノミ加工4

ノミ加工5

手順を繰り返し、裏表両面から掘り込んで貫通させます。

ノミ加工6

残しておいた部分を墨通りに取り除きます。
同じ要領で不要な部分を取り除きます。

ノミ加工7 ノミ加工8 ノミ加工9

胴付き鋸で切り込みを入れます。

胴付き加工



玉鳥 レザーソー導突鋸 普通巾 370

これで加工は全て終わりです。

加工終了

差り込む側の内面の角を玄能で軽く叩いて少しだけつぶしてやると、組みやすくなります。

入り面

入り面2

仮組みして問題なければ接着剤をつけて組み立てます。

仮組み

組み立て

胴付き(31㎜の線)を厚みより1㎜大きくしたので組み上がると木口面が出っ張っています。

外面部

鉋で削り落とします。
木口を削る場合は裏金は外したほうが綺麗に仕上がります。

外面仕上げ

以上で完成です。

蟻組接ぎ完成



ではまた。
